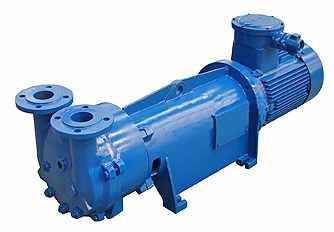

产品名称：2BV系列水环真空泵

发布时间：2018-09-20 16:58:00 点击：

2BV系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合及洁净度要求较高的场合。
　　根据工况2BV系列不锈钢真空泵的全部过流部件：叶轮、圆盘、泵盖、泵体材质可选用
　　 SUS304（0Cr18Ni9)
　　 SUS316（0Cr17Ni12Mo2）
　　 SUS316L（00Cr17Ni14Mo2）
等各类不锈钢材质，泵轴材质：2Cr13、SUS304或SUS316L
　　机械密封采用进口产品，密封件可采用氟橡胶或聚四氟乙烯

相对于国内同类型SK、2SK、SZ等水环式真空泵，其有以下特点：

机泵同轴式直联设计，节省空间，易于安装。
全部采用国外进口机械密封作为标准配置。
2BV系列全部设有气蚀保护管接口，如在极限压力下工作，开启气蚀保护管接口（或与分离器连接）可在最大限度保证吸气效果的情况下消除气蚀声，并对泵进行保护。
铝青铜叶轮强度高，经久耐用，并提高了泵的耐腐蚀性。如过流部件采用不锈钢材质，可工作在更为苛刻的环境中。
独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率稳定可靠。
全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44）
全部采用NTN或NSK进口轴承

2BV水环真空泵的主要应用领域

真空过滤	（化学制品过滤厂，化学制品处理厂，铁矿厂，采矿业，磷肥厂，造纸厂，家禽加工厂，选煤厂）	蒸汽回收	（蒸馏器，装卸站）
		水泵引水	（自来水厂）
		冷凝器水箱补水	（电站）
真空蒸馏	（牛奶厂，食品厂，化工厂，纸浆厂）	烘干	（化工、医药制造业）
真空消毒	（医院，医务室，实验室）	木材处理/干燥
挤出成型	（塑料行业）	医药/实验室真空
成型	（塑料，聚乙烯，橡胶，轮胎等制造业）	溶剂回收
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	土壤净化
浸渍	（食品加工，木器加工，纺织厂，胶合板厂，电线杆的制造等）	真空包装
液体脱气	（食品加工，水软化，瓶装厂）	萃取
压缩空气再生	（纸浆，钢铁，汽车，玻璃，化工）	制革
食品加工	（食品加工厂，牛奶厂）	罐装

技术参数

曲线编号	产品型号	最大气量 m3/min	极限真空度 mbar(MPa)	电机功率 kW	电机防爆等级	电机防护等级	泵转速 r.p.m	工作液流量 L/min	噪音 dB(A)	重量 kg
60V	2BV2 060	0.45	33mbar (-0.098MPa)	1.1	不防爆	IP54	2880	2	62	31
61V	2BV2 061	0.86		1.5			2880	2	65	35
70V	2BV2 070	1.33		3			2850	2.5	66	56
71V	2BV2 071	1.83		4			2860	4.2	72	65
60V	2BV2 060-Ex	0.45		1.1	dIIBT4	IP55	2880	2	62	39
61V	2BV2 061-Ex	0.86		1.5			2880	2	65	45
70V	2BV2 070-Ex	1.33		3			2850	2.5	66	66
71V	2BV2 071-Ex	1.83		4			2860	4.2	72	77
110V	2BV5 110	2.75		4	不防爆	IP54	1450	6.7	63	103
111V	2BV5 111	3.83		5.5			1450	8.3	68	117
121V	2BV5 121	4.66		7.5			1450	10	69	149
131V	2BV5 131	6.66		11			1430	15	73	205
161V	2BV5 161	8.33		15			970	20	74	331
110V	2BV6 110	2.75		4	dIIBT4	IP55	1450	6.7	63	153
111V	2BV6 111	3.83		5.5			1450	8.3	68	208
121V	2BV6 121	4.66		7.5			1450	10	69	240
131V	2BV6 131	6.66		11			1430	15	73	320
161V	2BV6 161	8.33		15			970	20	74	446

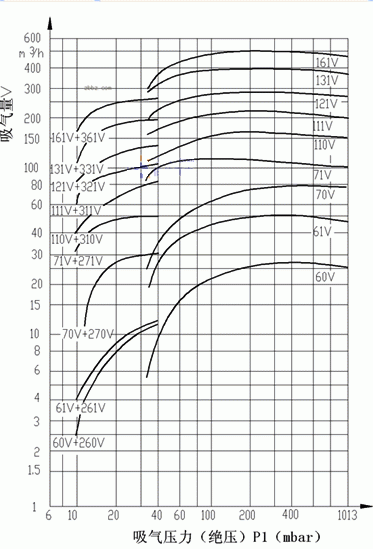

　注：性能曲线是在吸入介质为20℃的饱和空气，工作液温度15℃，排气压力1013mba的状态下得到的。性能允许差±10%，图中左侧为配用大气喷射器的性能曲线。
　　表中所列工作液流量为配用气水分离器，部份工作液循环使用时所需的工作液流量，如工作液不循环使用，则实际需要工作液流量约为表中流量的1.7倍。

选型示例：

　①设计点参数：
　　吸气量v=200m3/h
　　吸气压力P1=200mbar

　②其余参数同标准状态（见注）
　　选择与设计点①最接近的一条曲线

　③本例中为111V
　　根据曲线编号查出相应的产品型号
　　（即定贷号，但仅限于标准型）
　　如本例中可从111V中查得泵型为
　　 2BV5111（不防爆）或2BV6111（防爆型）

　④水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。

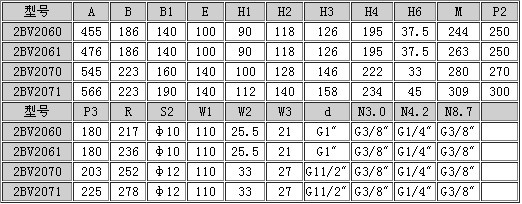

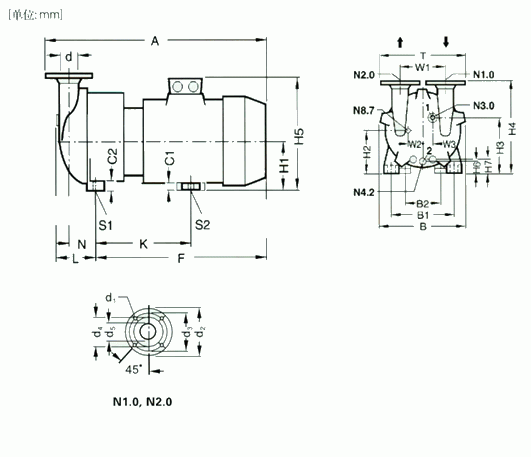

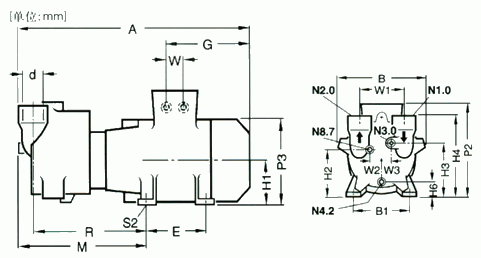

附：2BV水环真空泵外形尺寸如下

型号	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5
2BV5110	637	325	255	190	41	26	140	156	202	361	328
2BV5111	679	325	265	216	36	26	150	166	212	371	363
2BV5121	771	347	265	216	36	26	150	167	217	385	363
2BV5131	852	377	300	254	35	30	175	194	249	427	435
2BV5161	1044	479	370	370	30	30	210	225	303	521	485
型号	H6	H7	K	L	F	N	S1	S2	T	d1	d2
2BV5110	38	57	342	130	464	92	φ12	φ12	340	19	160
2BV5111	48	68	348	130	500	92	φ12	φ12	340	19	160
2BV5121	39	60	430	147	584	97	φ12	φ12	381.5	19	182
2BV5131	53	76	477.5	147	658.5	103	φ15	φ15	381.5	19	182
2BV5161	51	80	625	201	808	138	φ15	φ15	450	22	200
型号	d3	d4	d5	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV5110	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5111	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5121	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5131	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5161	156	130	80	250	81	41	DN80	G3/4"	G3/8"	G3/8"

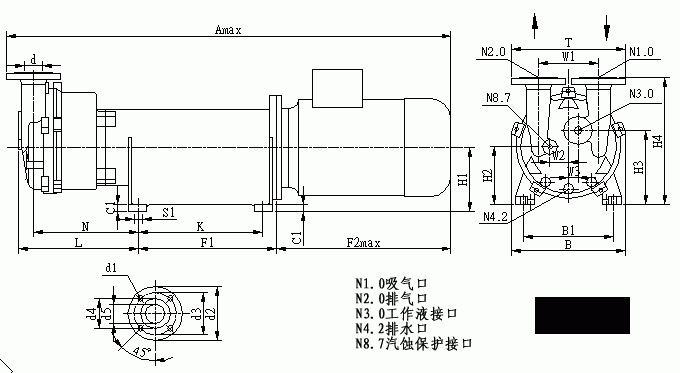

型号	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	K	L	N	W1
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281	180
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327	180
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342	200
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357	200
2BV6161	1625	479	370	26	461	640	215	230	310	526	414	480	416	250
型号	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8.7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4"	G3/8"	G3/8"
