产品名称：SK系列水环真空泵

发布时间：2016-11-28 16:43:00    点击：

　SK系列水环式真空泵及压缩机是20世纪80年代国内开发的系列真空泵。
　　 SK系列在技术上已完全可由2BV、2BE1系列产品所取代。
　　 本公司不推荐使用SK系列产品。

主要特点：

  • 采用低档配置：国内老技术、灰铁叶轮、国产轴承等，价格较为低廉。
  • 真空度较差，效率较低。

技术参数



型号 		抽气量(m3/min)
极限压力
(mmHg) 		电机功率（kW)
泵转速
(r.p.m)
压缩机压力(MPa)
吸排气口径
(mm)
泵重
(整机)(Kg)

推荐替代产品
最大气量 吸入压力为-0.041MPa时 真空泵 压缩机
SK-0.15 0.15 0.12 -670 0.75 - 2850 - G1" 30 2BV2060
SK-0.4 0.4 0.36 -670 1.5 - 2850 0-0.1 G1" 50 2BV2060
SK-0.8 0.8 0.75 -670 2.2 - 2850 0-0.1 G1" 80 2BV2061
SK-1.5 1.5 1.35 -700 4 5.5 1440 0-0.1 70 200 2BV5110
SK-3 3 2.8 -700 5.5 7.5 1440 0-0.1 70 320 2BV5111
SK-6 6 5.4 -700 11 15 1440 0-0.1 80 460 2BV5131
SK-12 12 10.8 -700 18.5 30 970 0-0.1 80 750 2BE1 202-970
SK-20 20 18 -700 37 55 730 0-0.1 150 1700 2BE1 203-970
SK-30 30 27 -700 55 75 730 0-0.1 150 2300 2BE1 252-740
SK-42 42 37.8 -700 75 - 730 - 150 2500 2BE1 253-740
SK-60 60 54 -700 95 - 550 - 250 3500 2BE1 303-740
SK-85 85 76.5 -700 132 - 550 - 250 3800 2BE1 353-592
SK-120 120 108 -700 185 - 490 - 300 5520 2BE3 420-390

注：一、表内数值是在下列条件下得出：

  1. 水温15℃
  2. 空气20℃
  3. 气体相对湿度70%
  4. 大气压力0.1013MPa

　　二、抽气量偏差不超过±10%

附：外形及安装尺寸图

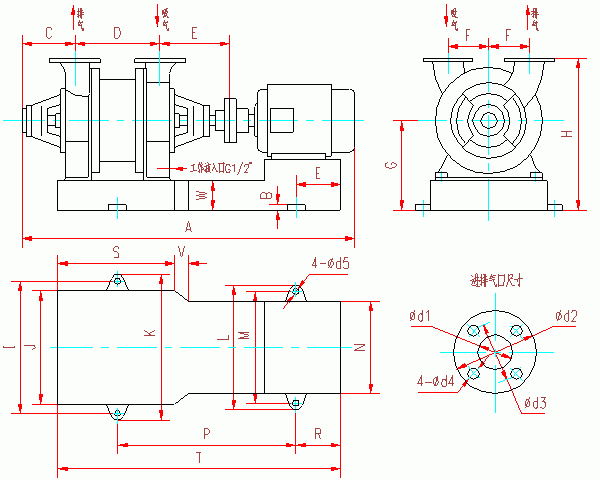

SK-1.5、SK-3水环式真空泵及压缩机外形及安装尺寸图




代号
A
B
C
D
E
F
G
H
I
J
K
L
M
N
SK-1.5
947
25
172
180
215
130
289
475
420
355
470
392
342
248
SK-3
1122
25
172
260
215
130
289
475
454
355
504
420
370
300
代号
P
R
S
T
W
d1
d2
d3
d4
d5
Z
V
底脚螺栓
SK-1.5
513
100
260
735
177
70
160
130
14
18
187
40
M16×400
SK-3
640
100
370
900
177
70
160
130
14
18
195
60
M16×400

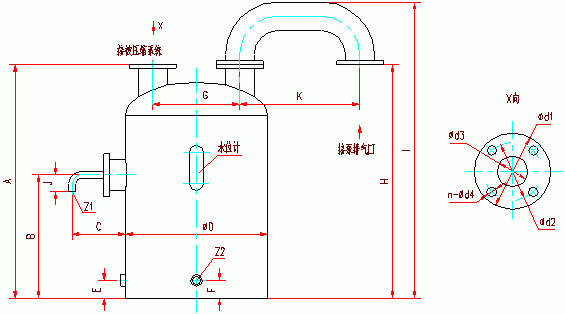

SK-1.5、SK-3水环式真空泵及压缩机用气水分离器外形及安装尺寸



A B C D E F G H I J K L M N P R
240 50 760 500 70 620 380 965 40 230 70 300 150 150 140 275
Z1 Z2 Z3 Z4 Z5 d1 d2 d3 d4 d5 d6 d7 d8 d9 O -
G3/8" G1" G1/2" G1/2" G1.5" 14 160 65 130 90 12 65 15 14 45° -

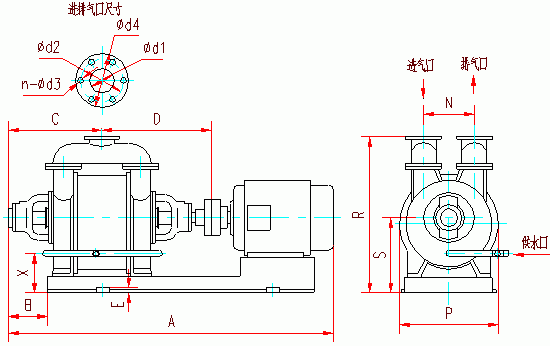

SK-6、SK-12、SK-20、SK-30、SK－42水环式真空泵及压缩机外形及安装尺寸图


 SK-6、SK-12、SK-20真空泵、压缩机及SK-30真空泵底脚安装尺寸



SK-30压缩机及SK-42真空泵底脚安装尺寸





代号
A
B
C
D
E
F
G/G1
H
I
J
K
L
M
N
SK-6
真空泵
1432
114
370
457
30
235
800
1225
/
470
420
420
470
210
压缩机
1477
91
370
457
30
235
800
1225
/
470
420
420
470
210
SK-12
真空泵
1761
141
448
538
30
300
940
1468
858
580
520
460
520
280
压缩机
1831
141
448
538
30
300
990
1520
/
580
520
520
580
280
SK-20
真空泵
2100
141
491
609
30
340
1132
1780
/
690
630
630
690
350
压缩机
2370
159
491
609
30
340
1210
1895
686
690
630
720
780
350
SK-30
真空泵
2500
144
556
674
30
405
1270
2020
685
690
630
720
780
350
压缩机
2570
144
556
674
30
405
1295
2071
711
690
630
700
760
350
SK-42
真空泵
2720
144
630
750
30
480
1445
2221
711
690
630
700
760
350
代号
P
R
S
T
W
X
Z
d1
d2
d3
d4
d5
n
底脚螺栓
SK-6
真空泵
330
610
315
410
410
183
G1/2"
80
130
14
160
18
4
M16×400
压缩机
330
610
315
410
410
183
G1/2"
80
130
14
160
18
4
SK-12
真空泵
440
740
355
520
460
163
G1/2"
80
150
14
180
27
4
M24×600
压缩机
440
755
370
520
520
178
G1/2"
80
150
14
180
27
4
SK-20
真空泵
680
1010
485
650
650
220
G3/4"
150
200
18
235
27
6
M24×600
压缩机
680
1015
490
650
720
225
G3/4"
150
200
18
235
27
6
SK-30
真空泵
680
1010
485
650
720
220
G3/4"
150
200
18
235
27
6
M24×600
压缩机
680
1015
490
650
708
225
G3/4"
150
200
18
235
27
6
SK-42
真空泵
680
1015
490
650
708
225
G3/4"
150
200
18
235
27
6
M24×600


SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图



代号
A
B
C
D
E
F
G
H
I
J
K
Z1
Z1'
Z2
n
d1
d2
d3
d4
SK-6
740
320
250
500
60
80
220
870
1030
140
500
1.5"
2.5"
G1/2"
4
160
130
65
14
SK-12
910
400
250
650
60
80
260
1080
1230
140
500
1.5"
2.5"
G1/2"
4
185
150
80
18
SK-30
1070
610
250
650
60
80
260
1130
1408
140
500
1.5"
2.5"
G1/2"
8
235
200
125
18


注：SK-20、SK-42与SK-30分离器通用。

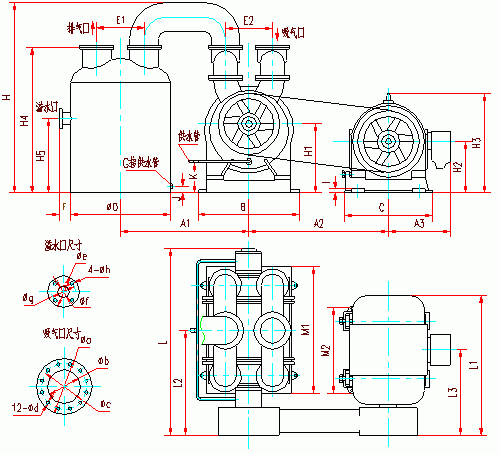

SK-60、SK-85、SK-120水环式真空泵外形及安装尺寸图



底脚安装尺寸



代号
A1
A2
A3
B
C
D
D1
D2
E1
E2
F
H
H1
H2
H3
H4
SK-60
1283
1430
620
1020
1088
1000
1089
1170
500
465
100
1915
695
525
1025
1474
SK-85
1283
1430
660
1020
1158
1000
1089
1170
500
465
100
1915
695
550
1110
1474
SK-120
1773
1528
620
1330
/
1400
1512
1612
640
705
100
2458
945
600
1255
1970
代号
H5
I
J
K
L
L1
L2
L3
M1
M2
N1
N2
P1
P2
S
T
SK-60
750
35
80
305
1928
1305
1000
815
1215
830
620
490
940
910
153
260
SK-85
750
35
80
305
2178
1510
1125
915
1465
990
690
630
940
1160
153
280
SK-120
1000
50
150
520
2340
1445
1224
926
1740
960
710
620
1210
1240
250
300
代号
a
b
c
d
e
f
g
h
i
j
k
x
G
底脚螺栓
SK-60
370
250
335
18
205
100
170
18
18
36
36
15°
G1"
M30×500
SK-85
370
250
335
18
205
100
170
18
18
36
36
15°
G1"
M30×500
SK-120
435
300
395
23
205
100
170
18
18
48
48
0
G1.25"
M42×630
